Garantire il corretto posizionamento degli inserti in una macchina per stampaggio a iniezione CNC è cruciale per la qualità e la precisione dei prodotti finali modellati. Come fornitore rispettabile di macchine per lo stampaggio a iniezione CNC, comprendo il significato di questo processo e ho accumulato una vasta esperienza in questo campo. In questo blog, condividerò alcuni metodi e considerazioni efficaci per aiutarti a ottenere un posizionamento accurato di inserimento.
Comprendere l'importanza del posizionamento degli inserisci
Gli inserti sono componenti che vengono posizionati all'interno della cavità dello stampo durante il processo di stampaggio di iniezione per aggiungere caratteristiche o funzioni specifiche alla parte modellata. Questi possono includere inserti in metallo per una maggiore resistenza, inserti filettati per un facile assemblaggio o elementi decorativi. Il posizionamento corretto di questi inserti è essenziale perché qualsiasi disallineamento può portare a parti difettose, come spessore irregolare della parete, scarsa finitura superficiale o persino guasto della parte.
Preparazione prima di inserire il posizionamento
- Design e ispezione dello stampo
- Uno stampo ben progettato è il fondamento per un corretto posizionamento di inserto. Lo stampo dovrebbe avere cavità e localizzatori precisi per gli inserti. Prima di iniziare il processo di stampaggio a iniezione, ispezionare accuratamente lo stampo per garantire che non vi siano danni o usura nelle aree di inserto. Verificare la presenza di eventuali bara, graffi o disallineamenti nello stampo che potrebbero influenzare la posizione dell'inserto.
- Il design dello stampo dovrebbe anche considerare l'espansione termica degli inserti e il materiale dello stampo durante il processo di iniezione. Materiali diversi hanno coefficienti diversi di espansione termica e questo deve essere spiegato per prevenire i movimenti di inserimento durante il riscaldamento e il raffreddamento.
- Inserire la pulizia e la preparazione
- Pulire accuratamente gli inserti per rimuovere lo sporco, il grasso o i detriti. I contaminanti sugli inserti possono impedire loro di adattarsi correttamente alle cavità dello stampo e possono anche influire sull'adesione tra l'inserto e la plastica modellata. Utilizzare agenti e metodi di pulizia appropriati, come la pulizia ad ultrasuoni o la pulizia del solvente, a seconda del tipo di materiale di inserimento.
- Dopo la pulizia, ispezionare gli inserti per eventuali difetti, come crepe o deformazioni. Usa solo inserti che soddisfano gli standard di qualità per garantire un posizionamento accurato.
Inserisci tecniche di posizionamento
- Posizionamento manuale
- Il posizionamento manuale è adatto per una produzione in scala ridotta o quando si tratta di inserti complessi o delicati. Gli operatori devono essere altamente qualificati e addestrati per garantire un posizionamento accurato. Utilizzare strumenti di precisione, come pinzette o dispositivi di raccolta del vuoto, per gestire attentamente gli inserti.
- Prima di posizionare l'inserto, allinealo con la cavità corrispondente nello stampo usando i segni di allineamento visivo o i localizzatori sullo stampo. Posizionare delicatamente l'inserto nella cavità e assicurarsi che si trovi a filo ed è correttamente seduto. Applicare la pressione leggera per fissare l'inserto in posizione, ma fai attenzione a non danneggiare l'inserto o lo stampo.
- Posizionamento automatizzato
- Per la produzione ad alto volume, i sistemi di posizionamento di inserto automatizzati sono più efficienti e accurati. Questi sistemi utilizzano robot o pick - e - posizionare macchine per gestire gli inserti. I robot sono programmati per raccogliere gli inserti da un alimentatore o un caricatore e posizionarli proprio nelle cavità dello stampo.
- I sistemi automatizzati possono essere integrati con il sistema di controllo della macchina per lo stampaggio a iniezione CNC per garantire la sincronizzazione tra il posizionamento degli inserti e il processo di iniezione. Ciò riduce il rischio di errore umano e migliora la coerenza del posizionamento degli inserti.
- Quando si utilizzano sistemi automatizzati, è importante calibrare regolarmente i robot per mantenere un posizionamento accurato. Controlla la fine del robot - effettori per assicurarsi che possano afferrare saldamente gli inserti senza causare danni.
Proteggere gli inserti
- Bloccaggio meccanico
- Un metodo comune per proteggere gli inserti è attraverso il blocco meccanico. Ciò può comportare l'uso di pin, clip o snap - si adatta allo stampo per tenere in posizione gli inserti. Il meccanismo di bloccaggio meccanico dovrebbe essere progettato per fornire una forza di mantenimento sufficiente durante il processo di iniezione senza causare danni agli inserti.
- Ad esempio, è possibile utilizzare un sistema di fori per allineamento e bloccare l'inserto nello stampo. I pin sull'inserto si adattano ai fori corrispondenti nello stampo, impedendo il movimento laterale.
- Legame adesivo
- Il legame adesivo può essere utilizzato per proteggere gli inserti, specialmente quando si tratta di inserti non metallici o piccoli. Scegli un adesivo compatibile con il materiale di inserimento e la plastica modellata. Applicare uniformemente l'adesivo sull'inserto o sulla cavità dello stampo secondo le istruzioni del produttore.
- Tuttavia, sii consapevole dei requisiti di cura e temperatura dell'adesivo. Il processo di stampaggio dell'iniezione dovrebbe essere cronometrato per garantire che l'adesivo abbia curato sufficientemente prima che la plastica fusa venga iniettata.
Monitoraggio e controllo di qualità
- In - Monitoraggio dei processi
- Durante il processo di stampaggio a iniezione, utilizzare sensori e sistemi di monitoraggio per rilevare qualsiasi movimento di inserimento o disallineamento. Ad esempio, i sensori ottici possono essere utilizzati per monitorare la posizione degli inserti nella cavità dello stampo. Se viene rilevata una deviazione, la macchina può essere programmata per interrompere immediatamente il processo per evitare la produzione di parti difettose.
- I sensori di pressione possono anche essere installati nello stampo per monitorare la distribuzione della pressione attorno agli inserti. Cambiamenti di pressione anormale possono indicare il movimento di inserimento o il posizionamento improprio.
- Post - ispezione del processo
- Dopo che le parti modellate sono state espulse dallo stampo, condurre un'ispezione approfondita delle parti per verificare il posizionamento degli inserisci. Utilizzare strumenti di misurazione, come pinze o macchine di misurazione delle coordinate (CMM), per misurare la posizione e l'orientamento degli inserti. Confronta i valori misurati con le specifiche di progettazione per garantire che gli inserti rientrino nell'intervallo di tolleranza accettabile.
- L'ispezione visiva può anche rivelare eventuali segni evidenti di disallineamento dell'inserto, come aspetto irregolare o spazi visibili tra l'inserto e la plastica modellata.
Considerazioni per diversi tipi di inserti
- Inserti in metallo
- Gli inserti in metallo sono comunemente usati per la loro resistenza e conducibilità. Quando si utilizzano inserti in metallo, prestare attenzione alla differenza di espansione termica tra il metallo e la plastica. Ciò può far muovere o creare stress nella parte modellata. Prendi in considerazione l'uso di tecniche di pre -riscaldamento o di raffreddamento per ridurre al minimo l'effetto di espansione termica.
- Gli inserti in metallo possono anche richiedere un trattamento superficiale per migliorare l'adesione con la plastica. Ad esempio, si possono usare sandblasting o incisione chimica per ruvide la superficie del metallo e aumentare l'area di legame.
- Inserti filettati
- Gli inserti filettati vengono utilizzati per fornire una connessione filettata affidabile nella parte modellata. Assicurarsi che gli inserti filettati siano adeguatamente allineati e serrati nello stampo. Utilizzare uno strumento controllato per l'installazione degli inserti filettati per evitare un serraggio eccessivo o sotto il serraggio, che può influire sulla qualità della filettatura e la posizione dell'inserto.
- Dopo lo stampaggio, controllare l'integrità del thread per assicurarsi che non vi siano fili danneggiati o inserti disallineati.
Le nostre macchine per stampaggio a iniezione CNC per le tue esigenze

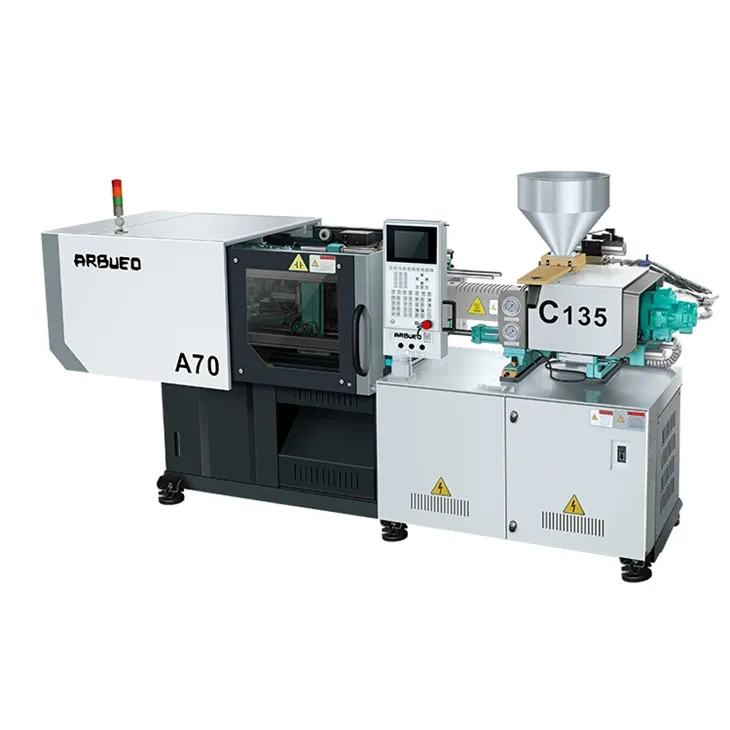

Nella nostra azienda offriamo una vasta gamma di macchine per lo stampaggio a iniezione CNC per soddisfare diversi requisiti di produzione. NostroMini stampaggio di stampaggio a iniezione in plasticaè ideale per la produzione e la prototipazione in scala ridotta. È compatto, facile da usare e può essere dotato di sistemi di posizionamento di inserisci avanzati.
Per una produzione in scala più ampia di pallet di plastica, il nostroMacchina per stampaggio ad iniezione di pallet in plasticaFornisce funzionalità di stampaggio ad alta efficienza e precise. Può gestire inserti di dimensioni grandi e garantire un posizionamento accurato per una produzione di pallet di alta qualità.

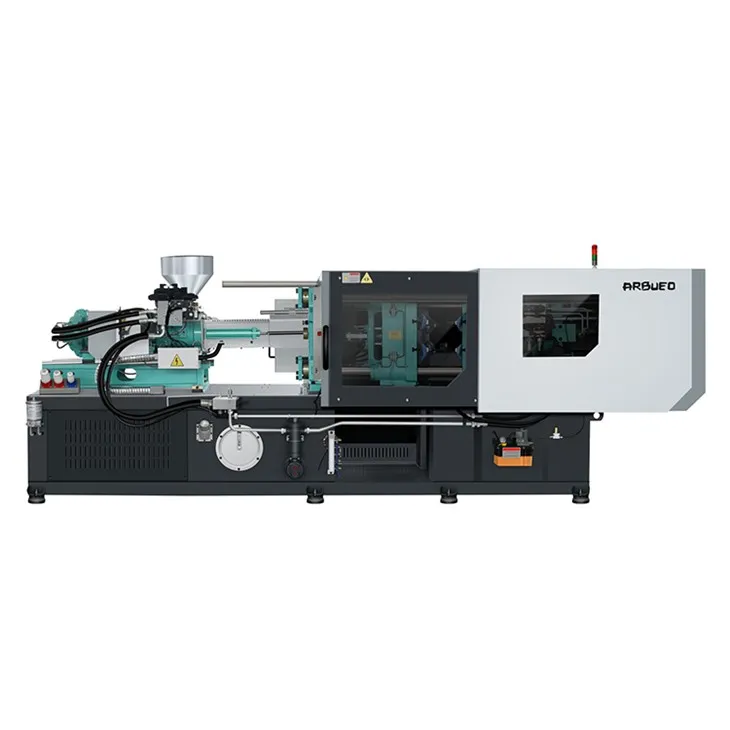

Se stai cercando un costo - efficace e spazio - soluzione di risparmio, la nostraTavolo da stampa a iniezioneè un'ottima scelta. È adatto per una produzione batch di piccole dimensioni e può essere personalizzato con opzioni di posizionamento degli inserisci.
Ci impegniamo a fornire ai nostri clienti le migliori macchine per lo stampaggio a iniezione CNC e il supporto tecnico. Se sei interessato ai nostri prodotti o hai domande sul posizionamento degli inserisci nella modanatura a iniezione, non esitare a contattarci per l'approvvigionamento e ulteriori discussioni. Non vediamo l'ora di lavorare con te per ottenere risultati di stampaggio di iniezione di alta qualità.
Riferimenti
- "Manuale di stampaggio a iniezione" di Osswald, Tadas E., Turng, Lung - Sheng e Graebe, Peter.
- "Design dello stampo per lo stampaggio a iniezione" di Rauwendaal, C.
