Lo stampaggio di inserimento è un processo di produzione altamente versatile ed efficiente che combina i benefici dello stampaggio iniezione con la capacità di incorporare componenti pre -formati, noti come inserti, nella parte modellata finale. Quando si tratta di eseguire lo stampaggio inserto, una macchina per lo stampaggio a iniezione orizzontale svolge un ruolo cruciale. Come fornitore di macchine per stampaggio a iniezione orizzontale, sono ben versato nel modo in cui questo processo si svolge sulle nostre macchine.
Comprensione delle basi dello stampaggio di inserimento
Lo stampaggio di inserimento prevede il posizionamento di un inserto pre -reso, che può essere realizzato in metallo, plastica, ceramica o altri materiali, nella cavità dello stampo di una macchina per stampaggio a iniezione. Una volta che l'inserto è in posizione, la plastica fusa viene iniettata attorno ad esso, incapsulando l'inserto e formando una singola parte integrata. Questo processo offre numerosi vantaggi, come una migliore resistenza, una riduzione delle fasi di montaggio e una maggiore flessibilità di progettazione.
Il ruolo di una macchina per stampaggio a iniezione orizzontale
Una macchina per lo stampaggio a iniezione orizzontale è una scelta comune per l'inserimento di stampaggio a causa del suo design e funzionalità. In una macchina orizzontale, l'unità di serraggio e l'unità di iniezione sono allineati orizzontalmente. Questo layout offre diversi vantaggi per l'inserimento di operazioni di stampaggio.
L'orientamento orizzontale rende più facile caricare e scaricare inserti nello stampo. Gli operatori possono accedere alla cavità dello stampo in modo più conveniente da un lato, consentendo un posizionamento preciso degli inserti. Inoltre, la configurazione orizzontale è più stabile durante il processo di iniezione, il che è cruciale per garantire una qualità della parte costante, specialmente quando si tratta di inserti complessi o requisiti di precisione ad alta precisione.
Step - per - PASSAGGIO PROCESSO DI INSERIRE MEMAGGIO SU UNA MEMINAGGIO DI INIEZIONE ORIZZONALE
1. Preparazione dello stampo
Il primo passo nello stampaggio di inserimento è preparare lo stampo. Lo stampo è progettato specificamente per la produzione della parte, con cavità e caratteristiche che ospitano gli inserti. Lo stampo è installato sull'unità di serraggio della macchina per lo stampaggio a iniezione orizzontale. Prima di iniziare il processo, lo stampo viene accuratamente pulito e lubrificato per garantire un funzionamento regolare e impedire eventuali difetti nelle parti modellate.
2. Inserire il caricamento
Una volta che lo stampo è pronto, gli inserti vengono caricati nella cavità dello stampo. Questo può essere fatto manualmente o automaticamente, a seconda della complessità dell'inserto e del volume di produzione. Il caricamento manuale è adatto per la produzione a basso volume o quando gli inserti richiedono un'attenta gestione. In questo caso, un operatore utilizza strumenti come pinzette o dispositivi di raccolta del vuoto per posizionare gli inserti accuratamente nelle posizioni designate all'interno dello stampo.
Per la produzione ad alto volume, è possibile utilizzare sistemi di caricamento di inserto automatizzati. Questi sistemi utilizzano robot o pick - e - posizionare i meccanismi per caricare rapidamente e con precisione gli inserti nello stampo. Il caricamento automatizzato non solo aumenta l'efficienza della produzione, ma riduce anche il rischio di errori umani, garantendo un posizionamento di inserto coerente.
3. Stringendo lo stampo
Dopo aver caricato gli inserti, l'unità di serraggio della macchina per stampaggio a iniezione orizzontale chiude lo stampo. La forza di serraggio viene applicata per tenere insieme le due metà dello stampo durante il processo di iniezione. La quantità di forza di serraggio richiesta dipende dalle dimensioni e dalla complessità della parte, nonché dalla pressione di iniezione. Una forza di serraggio adeguata è essenziale per prevenire qualsiasi perdita di plastica fusa e per garantire l'integrità della parte modellata.
4. Iniezione di plastica
Una volta che lo stampo è bloccato, l'unità di iniezione della macchina per stampaggio a iniezione orizzontale scioglie la resina di plastica. La resina di plastica viene alimentata nella tramoggia dell'unità di iniezione e quindi trasmessa attraverso una canna riscaldata. Mentre la plastica si muove attraverso la canna, viene riscaldata al suo punto di fusione dai riscaldatori elettrici. Una vite all'interno della canna ruota per mescolare e spingere la plastica fusa verso l'ugello.
Quando la plastica raggiunge la temperatura e la viscosità desiderate, la vite si sposta in avanti, iniettando la plastica fusa nella cavità dello stampo attraverso l'ugello. La plastica riempie gli spazi attorno agli inserti, incapsulandoli e prendendo la forma della cavità dello stampo. La pressione e la velocità di iniezione sono attentamente controllate per garantire che la plastica scorre uniformemente e riempia completamente lo stampo senza causare danni agli inserti.
5. Raffreddamento e solidificazione
Dopo che la plastica è stata iniettata nello stampo, deve raffreddare e solidificarsi. I canali di raffreddamento sono integrati nello stampo per far circolare un mezzo di raffreddamento, come acqua o olio, per rimuovere il calore dalla plastica fusa. Il tempo di raffreddamento dipende dal tipo di plastica, dallo spessore della parte e dalle dimensioni dello stampo. Il corretto raffreddamento è cruciale per raggiungere le proprietà della parte desiderata, come la stabilità dimensionale e la resistenza.
6. Apertura dello stampo e espulsione in parte
Una volta che la plastica si è solidificata, l'unità di serraggio della macchina per lo stampaggio a iniezione orizzontale apre lo stampo. Vengono quindi utilizzati pin di eiezione o altri meccanismi di eiezione per spingere la parte modellata dalla cavità dello stampo. La parte, che ora include gli inserti incapsulati, viene rimossa dalla macchina.
Vantaggi dell'utilizzo di una macchina da stampaggio a iniezione orizzontale per inserire lo stampaggio
Esistono diversi vantaggi nell'uso di una macchina da stampaggio a iniezione orizzontale per lo stampaggio di inserimento:
- Facilità di maneggevolezza degli inserti: Come accennato in precedenza, il layout orizzontale consente un facile accesso alla cavità dello stampo, rendendo più semplice caricare e scaricare inserti. Ciò è particolarmente utile quando si tratta di inserti grandi o complessi.
- Stabilità: L'orientamento orizzontale fornisce una migliore stabilità durante il processo di iniezione, con conseguente qualità della parte più coerente. Ciò è importante per le applicazioni in cui la precisione e l'affidabilità sono fondamentali.
- Versatilità: Machine di stampaggio a iniezione orizzontale possono gestire una vasta gamma di materiali in materie plastiche e inserire, rendendole adatte a vari settori e applicazioni.
Applicazioni di stampaggio di inserimento su macchine per stampaggio a iniezione orizzontale
Inserire lo stampaggio su macchine orizzontali di stampaggio a iniezione viene utilizzato in una varietà di settori, tra cui prodotti automobilistici, elettronici, medici e di consumo.
Nell'industria automobilistica, viene utilizzato lo stampaggio di inserimento per produrre parti come connettori, sensori e componenti interni. La capacità di incorporare inserti in metallo in parti in plastica fornisce una maggiore resistenza e conducibilità elettrica.
Nel settore dell'elettronica, viene utilizzato lo stampaggio di inserimento per produrre componenti come circuiti, interruttori e connettori. Il processo consente l'integrazione di delicati componenti elettronici in alloggiamenti di plastica, proteggendoli da fattori ambientali e fornendo un design compatto.
L'industria medica beneficia anche dello stampaggio di inserimento su macchine per stampaggio a iniezione orizzontale. Parti come siringhe, cateteri e strumenti chirurgici possono essere prodotte con precisione, incorporando inserti per funzionalità e resistenza.
Prodotti correlati nel nostro portafoglio

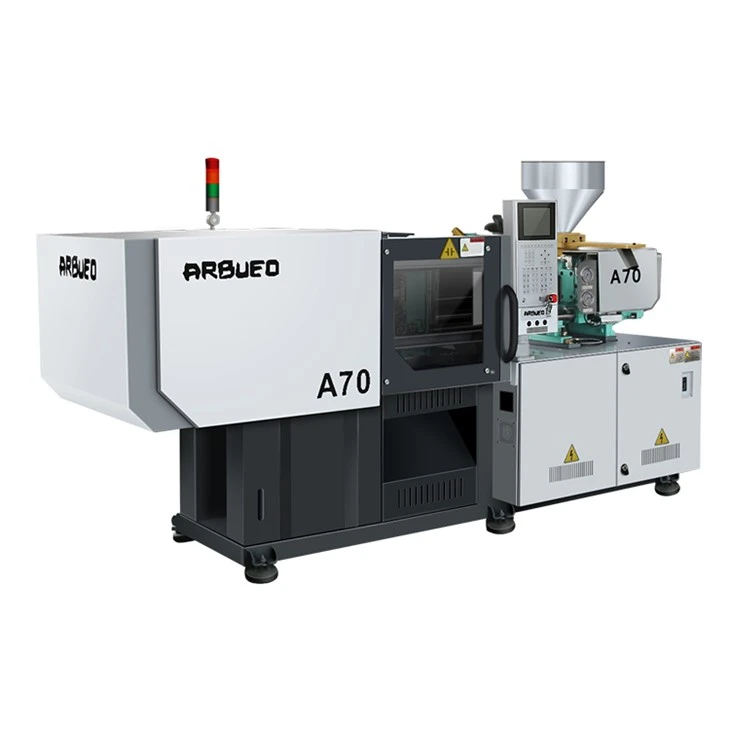

Come fornitore di macchine per stampaggio a iniezione orizzontale, offriamo anche una gamma di prodotti correlati. Ad esempio, il nostroMacchina da stampaggio in gomma idraulicaè adatto per i componenti di gomma di stampaggio, che possono essere utilizzati in combinazione con i processi di stampaggio di inserimento. NostroMacchining in iniezione di sedia di plasticaè progettato per la produzione ad alto volume di sedie di plastica e può anche essere adattato per le applicazioni di stampaggio di inserimento. Inoltre, il nostroMacchina stampaggio di iniezione intelligenteOffre funzionalità avanzate e capacità di automazione, migliorando l'efficienza e la qualità delle operazioni di stampaggio degli inserisci.
Conclusione
Inserire lo stampaggio su una macchina da stampaggio a iniezione orizzontale è un potente processo di produzione che offre numerosi vantaggi in termini di qualità, efficienza e flessibilità di progettazione. Che tu sia nell'industria automobilistica, elettronica, medica o di beni di consumo, le nostre macchine per lo stampaggio a iniezione orizzontale possono soddisfare le esigenze di modanatura degli inserti.
Se sei interessato a saperne di più sulle nostre macchine orizzontali di stampaggio o discutere i requisiti di stampaggio degli inserisci, ti invitiamo a contattarci per una consulenza dettagliata. Il nostro team di esperti è pronto ad aiutarti a trovare le migliori soluzioni per i tuoi processi di produzione.
Riferimenti
- "Manuale di stampaggio a iniezione" di Osswald, Tim A., Turng, Lih - Sing e Graeve, Michael
- "Progettazione in plastica per lo stampaggio a iniezione" di John Bozzelli
